Cara mudah membuat kabel UTP/Kabel LAN ( Straight dan Cross )

Peralatan yang diperlukan :
-Kabel UTP



- Tang Crimping

- Konektor RJ45

- UTP Tester


Dalam membuat sambungan kabel LAN ada dua cara yaitu STRAIGHT dan CROSS, jadi tinggal menyesuaikan dengan kebutuhan

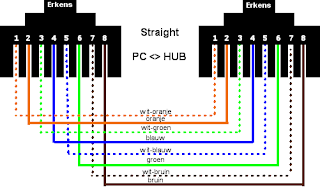

1. STRAIGHT (Menghubungkan Computer dan HUB)
Susunan warna kabel pada konektor RJ45

Ke Connector UTP 1
  • PUTIH – ORANGE
  • ORANGE
  • PUTIH – HIJAU
  • BIRU
  • PUTIH – BIRU
  • HIJAU
  • PUTIH – COKLAT
  • COKLAT
Ke Connector UTP 2
  • PUTIH – ORANGE
  • ORANGE
  • PUTIH – HIJAU
  • BIRU
  • PUTIH – BIRU
  • HIJAU
  • PUTIH – COKLAT
  • COKLAT


2. CROSS (Menghubungkan Computer – Computer atau Hub – Hub)
Susunan warna kabel pada konektor RJ45

Ke Connector 1
  • PUTIH – ORANGE
  • ORANGE
  • PUTIH – HIJAU
  • BIRU
  • PUTIH – BIRU
  • HIJAU
  • PUTIH – COKLAT
  • COKLAT
Ke Connector 2
  • PUTIH – HIJAU
  • HIJAU
  • PUTIH – ORANGE
  • BIRU
  • PUTIH – BIRU
  • ORANGE
  • PUTIH – COKLAT
  • COKLAT

Kupaslah isi luar kedua ujung kabel dengan Tang Crimping. kemudian dengan posisi konektor RJ45 menghadap ke bawah, masukkan susunan kabel seperti gambar atau penjelasan diatas. Setelah terpasang pastikan apakah sudah terpasang dengan baik dengan  menggunakan LAN tester.
